Zdalny odczyt zużycia mediów jako element inteligentnych budynków i zrównoważonego rozwoju

Indywidualne opomiarowanie pozwala ograniczyć marnotrawstwo wody i energii poprzez zwiększanie świadomości i wywołanie pozytywnych zmian nawyków u użytkowników końcowych. Prawidłowość tę obserwowano już w latach 1990–2003, po podniesieniu cen wody i wprowadzeniu indywidualnego opomiarowania w budynkach jednorodzinnych. W latach 1990–1999 w polskich miastach zużycie wody spadło średnio z 200 l/(M · d) do 141,7 l/(M · d), przy czym największe roczne spadki odnotowywano po akcjach montażu wodomierzy [1, 2]. Co ważne, presja ekonomiczna i wywołany dzięki niej efekt oszczędności (zmniejszenia zużycia wody) występuje nie tylko tuż po zainstalowaniu urządzeń pomiarowych, ale utrzymuje się także w czasie [3].

Zdalny odczyt – kolejny krok w opomiarowaniu indywidualnym

Zgodnie z wymaganiami prawa UE dalszym krokiem w indywidualnym opomiarowaniu zużycia wody i energii jest zastosowanie urządzeń pomiarowych ze zdalnym odczytem. Odczyt zdalny – eliminujący konieczność ręcznego sprawdzania stanu liczydła urządzenia pomiarowego – może być rozumiany na dwa sposoby:

• automatyczne odbieranie sygnału radiowego w systemie walk-by (przechodzący w sąsiedztwie urządzenia inkasent wyposażony w mobilne urządzenie do odczytu) lub drive-by (przejeżdżający samochód wyposażony w urządzenie do odczytu) na konkretnej trasie odczytowej;
• odczyt stacjonarny dalekozasięgowy z zastosowaniem modułów radiowych krótkiego zasięgu, kierujących dane do tzw. koncentratorów, które następnie wysyłają je do serwerów telemetrycznych. Takie rozwiązanie umożliwia przechowywanie danych w chmurze i ich udostępnianie odbiorcom (zarządcom i użytkownikom końcowym).

Obowiązki w tym zakresie dotyczące ciepłomierzy lub podzielników ciepła oraz wodomierzy wody ciepłej wprowadza dyrektywa w sprawie efektywności energetycznej [4], a na grunt polski implementuje je m.in. ustawa Prawo energetyczne [5].

Od 25 października 2020 r. (o ile instalacja taka jest uzasadniona technicznie i ekonomicznie) istnieje obowiązek instalowania nowych ciepłomierzy lub podzielników kosztów ogrzewania oraz wodomierzy wody ciepłej jedynie z możliwością odczytu zdalnego. Przy ocenie technicznej wykonalności i opłacalności wyposażenia budynków i lokali w ciepłomierze lub podzielniki lokalowe oraz lokalowe wodomierze wody ciepłej bierze się pod uwagę aspekty umożliwiające uzyskanie oszczędności energii, w szczególności [6]:

• jednopunktowe doprowadzanie ciepła do lokali;
• możliwość regulacji dostarczonego ciepła przez zawory na grzejnikach usytuowanych w lokalach;
• korzystanie z węzłów umożliwiających zminimalizowanie strat ciepła wynikających z transportu nośnika zewnętrzną instalacją odbiorczą;
• zakres termomodernizacji budynku;
• koszty montażu i obsługi ciepłomierzy lub podzielników kosztów ogrzewania w stosunku do planowanych oszczędności energii.

Urządzenia już zamontowane przed wejściem w życie tego obowiązku muszą zostać przekształcone w rozwiązania umożliwiające zdalny odczyt, np. poprzez zastosowanie odpowiednich nakładek zapewniających komunikację zdalną lub wymianę na urządzenia nowe, fabrycznie zapewniające możliwość odczytu zdalnego – do 1 stycznia 2027 r., zgodnie z ustawą Prawo energetyczne [5]:

Do dnia 1 stycznia 2027 r. właściciel lub zarządca budynku wielolokalowego zastąpi ciepłomierze, podzielniki kosztów ogrzewania lub wodomierze do pomiaru ciepłej wody użytkowej zamontowane przed dniem wejścia w życie ustawy zmienianej w art. 3, w brzmieniu nadanym niniejszą ustawą, urządzeniami posiadającymi funkcję zdalnego odczytu.

System zdalnego odczytu - zleć go firmie Pias-Kan >>

Odczyt zdalny a inteligencja budynku

Sam odczyt zdalny (bez konieczności udziału mieszkańców) stanowi nie tylko rozwiązanie wygodne w obsłudze, efektywne kosztowo i dające dostęp do rzeczywistych danych pomiarowych, ale też umożliwia pozyskanie i analizę rozbudowanych zbiorów danych. Stanowią one wiarygodne źródło informacji będące podstawą do rozliczeń zarządcy budynku z użytkownikami, a także pozwalają obu stronom analizować zużycie wody i energii. Odpowiednia częstotliwość raportowania o zużyciu opomiarowanych mediów została wskazana przez wymagania dyrektywy w sprawie efektywności energetycznej [1]. Od 1 stycznia 2022 r. użytkownicy korzystający z urządzeń z odczytem zdalnym co miesiąc otrzymują raport o zużyciu mediów. Zwiększenie częstotliwości raportów pozwoli każdemu użytkownikowi lepiej monitorować i optymalizować nawyki dotyczące zużycia wody i energii.

Odczyt zdalny umożliwia też swego rodzaju kontrolę instalacji grzewczej i wodnej – przykładowo wodomierze wyposażone w system odczytu zdalnego komunikują o awariach i anomaliach wynikających np. z wycieku, przekroczenia przepływu maksymalnego, przepływu wstecznego czy prób ingerencji użytkowników (np. usunięcie nakładki komunikacyjnej czy rozmagnesowanie licznika). Zapewnia dostępność danych o rzeczywistym zużyciu wody czy ciepła i umożliwia wyeliminowanie strat lub niekontrolowanego zużycia mediów.

Najbardziej skutecznym rozwiązaniem związanym ze zdalnym odczytem jest system administracyjny, który pozwala nie tylko na samo dokonywanie zdalnych odczytów i zebranie danych, ale też ich przetworzenie i udostępnienie do dalszego wykorzystania. Dane, dostępne także w formie czytelnej wizualizacji, mogą być wykorzystane do szeroko rozumianego zarządzania siecią urządzeń pomiarowych, analizy danych (np. pod kątem anomalii albo obszarów, w których możliwe jest uzyskanie oszczędności) oraz prezentacji danych użytkownikom końcowym – łatwy dostęp do informacji i atrakcyjna forma ich prezentacji mogą stanowić dla konsumentów motywację do ich regularnego śledzenia i wykorzystywania do korekty własnych nawyków. Odpowiednio wyselekcjonowane dane mogą być także dostępne dla instalatorów i serwisantów, którzy zajmują się montażem i wymianą (np. masowymi wymianami legalizacyjnymi) oraz diagnostyką urządzeń pomiarowych.

Odczyt zdalny a racjonalne zużycie wody i energii

Rolę szczegółowej wiedzy o zużyciu wody w kształtowaniu nawyków użytkowników pokazał międzynarodowy projekt realizowany m.in. w Sosnowcu. W wybranych gospodarstwach domowych zamontowano inteligentne czujniki umożliwiające monitorowanie przepływu, ciśnienia i temperatury zużywanej wody. Zebrane dane podlegały scentralizowanej analizie, a każdy użytkownik końcowy uczestniczący w badaniu miał dostęp do informacji o zużyciu wody w czasie rzeczywistym oraz w formie zestawienia, tzw. water diary (dziennik wodny). Umożliwiało to śledzenie zużycia wody, stawianie sobie celów oszczędnościowych oraz analizę postępów w ich realizacji [7].

Warto zwrócić uwagę na znaczenie opomiarowania indywidualnego z odczytem zdalnym szczególnie w przypadku c.w.u. W sektorze mieszkaniowym jej produkcja to jeden z najbardziej energochłonnych składników końcowego zużycia energii – według szacunków Eurostatu w budynkach mieszkalnych na podgrzewanie wody zużywa się ok. 15% energii całkowitej [3, 8], natomiast według analiz prowadzonych dla budynków nZEB zużycie to wynosi nawet 40–50% całkowitego zużycia energii, co wynika m.in. z mniejszego zapotrzebowania na energię do ogrzewania budynków efektywnych energetycznie. Co więcej, zużycie c.w.u. rośnie wraz ze wzrostem poziomu życia, np. w ciągu ostatnich 20 lat w Danii roczne zużycie wzrosło z 10 do 15 m3/rok/osobę [3].

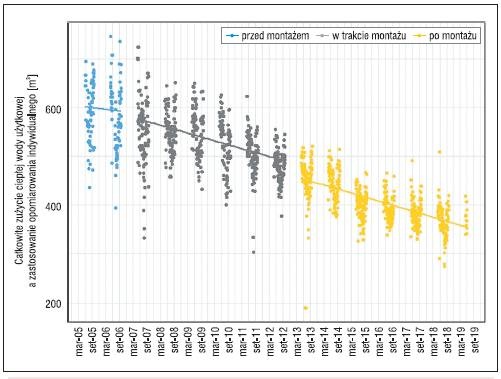

Zużycie ciepłej wody i energii przeznaczonej na jej przygotowanie w znacznym stopniu zależy od przyzwyczajeń i zachowań użytkowników. Indywidualne opomiarowanie, dostarczające bardziej szczegółowych informacji o strukturze zużycia, może stać się dla użytkowników istotną motywacją do bardziej oszczędnego podejścia zarówno do korzystania z c.w.u. (poprzez nawyki oraz techniczne rozwiązania wodooszczędne), jak i energii zużywanej na przygotowanie c.w.u. (np. poprzez używanie wody o niższej temperaturze). Na podstawie prowadzonych przez ponad 14 lat badań budynków zasilanych z sieci ciepłowniczej (a więc z centralnym przygotowaniem c.w.u., które sprzyja wysokiemu zużyciu wody i energii) w woj. lubelskim stwierdzono, że po zamontowaniu indywidualnych liczników średnie dobowe zużycie ciepła na potrzeby produkcji c.w.u. zmniejszyło się o 14%, a sama ilość c.w.u. – o 32% [3]. Jak wynika z tych analiz, prawie 70% całkowitej objętości ciepłej wody wykorzystywane jest do kąpieli, a użytkownicy końcowi zwykle zużywają c.w.u. według zbliżonego harmonogramu dziennego i tygodniowego.

Jeśli zatem zarządca i użytkownicy dysponowaliby bardziej szczegółowymi danymi dotyczącymi faktycznej struktury zużycia c.w.u. w budynku, mogłoby to stanowić dobry przyczynek do zwiększania świadomości użytkowników i wdrażania zachowań wodo- i energooszczędnych. To także bardzo cenne informacje w kontekście wprowadzanych na rynek technologii Smart Home, które mogą zwiększyć dotychczasowe efekty energetyczne i środowiskowe w gospodarowaniu zimną i ciepłą wodą w mieszkaniach, budynkach, osiedlach oraz całych miastach.

Tekst opublikowany w „Rynku Instalacyjnym” nr 9/23

Literatura

1. Kłoss-Trębaczkiewicz Halina, Osuch-Pajdzińska Elżbieta, Roman Marek, Przyczyny spadku zużycia wody w miastach polskich i jego granice, „Gaz, Woda i Technika Sanitarna” 10/2000
2. Bartoszczuk Piotr, Czynniki wpływające na spadek zużycia wody z wodociągów w Polsce, „Studia i Materiały Polskiego Stowarzyszenia Zarządzania Wiedzą” 7/2006
3. Canale Laura, Cholewa Tomasz i in., The role of individual metering in reducing domestic hot water consumption in residential buildings: A long-term evaluation, „Journal of Building Engineering” Vol. 73, 15 August 2023, 106734
4. Dyrektywa Parlamentu Europejskiego i Rady (UE) 2018/2002 z dnia 11 grudnia 2018 r. zmieniająca dyrektywę 2012/27/UE w sprawie efektywności energetycznej (Dz.Urz. L 328/210 z 21.12.2018)
5. Ustawa z dnia 10 kwietnia 1997 r. – Prawo energetyczne (DzU 1997, nr 54, poz. 348, z późn. zm.)
6. Rozporządzenie Ministra Klimatu i Środowiska z dnia 7 grudnia 2021 r. w sprawie warunków ustalania technicznej możliwości i opłacalności zastosowania ciepłomierzy, podzielników kosztów ogrzewania oraz wodomierzy do pomiaru ciepłej wody użytkowej, warunków wyboru metody rozliczania kosztów zakupu ciepła oraz zakresu informacji zawartych w indywidualnych rozliczeniach (DzU 2021, poz. 2273)
7. Nowe narzędzia wspomagające oszczędzanie wody,
8. https://us.edu.pl/nowe-narzedzia-wspomagajace-oszczedzanie-wody/(dostęp: 10.09.2023)
9. http://ec.europa.eu/eurostat/data/database
