Zalety zdalnego odczytu mediów

Postęp w elektronice i informatyce oraz możliwość radiowej transmisji danych pozwalają na błyskawiczny wręcz rozwój technologii zdalnego odczytu urządzeń pomiarowych. Technologie do tego celu stosowane są coraz lepsze, ciągle też pojawiają się nowe rozwiązania i nowe możliwości.

Należy założyć, że ten trend będzie trwał w kolejnych latach.

Największych rewolucji możemy spodziewać się w zakresie monitorowania i zarządzania pracą instalacji oraz obróbki danych, tak na poziomie administratora budynków, jak dostawców mediów (zakładów wodociągowych, gazowni i elektrowni).

Ten sukces technologii zdalnego odczytu to efekt możliwości szybkiego, bezbłędnego odczytu danych zawsze wtedy, kiedy to potrzebne, bez konieczności angażowania w to użytkowników – zakłócania ich spokoju i prywatności, dostosowywania się do ich możliwości bycia w domu (albo na odwrót: zmuszania, by to oni np. zwalniali się z pracy, by czekać na odczytującego poziomy zużycia mediów). Ich zastosowanie pozwala obniżyć koszty odczytu, daje możliwość monitorowania pracy instalacji i urządzeń pomiarowych oraz sygnalizacji stanów awaryjnych i kradzieży w czasie rzeczywistym.

Radiowy odczyt liczników ogranicza możliwość wystąpienia pomyłek związanych z czynnikiem ludzkim. Wcześniej często mieszkańcy dostarczali dane na specjalnych formularzach, w których roiło się od pomyłek. Trzeba było i tak weryfikować takie błędne informacje, często dopiero na etapie wystawiania absurdalnie wysokiego rachunku.

Radiowy system odczytu skraca też czas jego trwania i nie wymaga zatrudniania wielu inkasentów, więc obniża koszty tej operacji. Odczytu dokonuje się bez wizyty w mieszkaniach.

System umożliwia odczyt wskazań w przypadku utrudnionego dostępu czy nieobecności lokatora.

Użyta technologia gwarantuje niski pobór mocy, a tym samym – długoletnią bezobsługową pracę urządzeń. Jest przy tym niezawodna dzięki wykorzystaniu transmisji dwukierunkowej pomiędzy nadajnikiem i odbiornikiem.

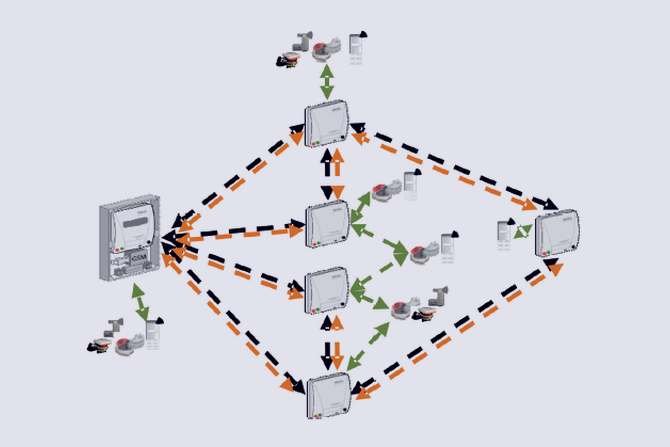

Niektórzy producenci proponują system mieszany: dane z wodomierza czy ciepłomierza są przesyłane drogą radiową do urządzenia zbierającego dane, a następnie – albo drogą radiową, albo przy pomocy transmisji GPRS (General Packet Radio Service, technologia wykorzystywana przez operatorów sieci GSM) – dostarczane do komputera klasy PC, który przygotowuje raporty. Ułatwia to dokonanie odczytu w trudno dostępnych miejscach, takich jak np. studzienki wodomierzowe umieszczone w ciągach jezdni albo na terenach parkingowych czy też studzienki wodomierzowe zalewane wodą powodziową lub znajdujące się pod poziomem wody gruntowej czy rzecznej, bądź wodomierze/ciepłomierze umieszczone u odbiorców, którzy z rzadka pojawiają się w swych lokalach i nie da się zaplanować u nich odczytu drogą tradycyjną.

Zdalny system odczytu danych z wodomierzy i ciepłomierzy może być wykorzystywany zarówno w starym, jak i w nowym budownictwie, wymaga tylko zamontowania odpowiednich urządzeń, przystosowanych do radiowego odczytu.

Radiowy system zdalnego odczytu w dodatku w niewielkim tylko stopniu ingeruje w elewacje mieszkań/budynków. W budynkach nowo powstających albo w tych już zbudowanych, w których istnieje możliwość położenia przewodu magistralowego, sięga się natomiast po drugie rozwiązanie z zakresu zdalnego odczytu, czyli system magistralowy. Warto też wykorzystać połączenie z internetem i odczyt kablowy.

Postęp w elektronice i informatyce oraz możliwość radiowej transmisji danych pozwalają na błyskawiczny wręcz rozwój technologii zdalnego odczytu urządzeń pomiarowych. Technologie do tego celu stosowane są coraz lepsze, ciągle też pojawiają się nowe rozwiązania i nowe możliwości.

Należy założyć, że ten trend będzie trwał w kolejnych latach.

Największych rewolucji możemy spodziewać się w zakresie monitorowania i zarządzania pracą instalacji oraz obróbki danych, tak na poziomie administratora budynków, jak dostawców mediów (zakładów wodociągowych, gazowni i elektrowni).

Ten sukces technologii zdalnego odczytu to efekt możliwości szybkiego, bezbłędnego odczytu danych zawsze wtedy, kiedy to potrzebne, bez konieczności angażowania w to użytkowników – zakłócania ich spokoju i prywatności, dostosowywania się do ich możliwości bycia w domu (albo na odwrót: zmuszania, by to oni np. zwalniali się z pracy, by czekać na odczytującego poziomy zużycia mediów). Ich zastosowanie pozwala obniżyć koszty odczytu, daje możliwość monitorowania pracy instalacji i urządzeń pomiarowych oraz sygnalizacji stanów awaryjnych i kradzieży w czasie rzeczywistym.

Radiowy odczyt liczników ogranicza możliwość wystąpienia pomyłek związanych z czynnikiem ludzkim. Wcześniej często mieszkańcy dostarczali dane na specjalnych formularzach, w których roiło się od pomyłek. Trzeba było i tak weryfikować takie błędne informacje, często dopiero na etapie wystawiania absurdalnie wysokiego rachunku.

Radiowy system odczytu skraca też czas jego trwania i nie wymaga zatrudniania wielu inkasentów, więc obniża koszty tej operacji. Odczytu dokonuje się bez wizyty w mieszkaniach.

System umożliwia odczyt wskazań w przypadku utrudnionego dostępu czy nieobecności lokatora.

Użyta technologia gwarantuje niski pobór mocy, a tym samym – długoletnią bezobsługową pracę urządzeń. Jest przy tym niezawodna dzięki wykorzystaniu transmisji dwukierunkowej pomiędzy nadajnikiem i odbiornikiem.

Niektórzy producenci proponują system mieszany: dane z wodomierza czy ciepłomierza są przesyłane drogą radiową do urządzenia zbierającego dane, a następnie – albo drogą radiową, albo przy pomocy transmisji GPRS (General Packet Radio Service, technologia wykorzystywana przez operatorów sieci GSM) – dostarczane do komputera klasy PC, który przygotowuje raporty. Ułatwia to dokonanie odczytu w trudno dostępnych miejscach, takich jak np. studzienki wodomierzowe umieszczone w ciągach jezdni albo na terenach parkingowych czy też studzienki wodomierzowe zalewane wodą powodziową lub znajdujące się pod poziomem wody gruntowej czy rzecznej, bądź wodomierze/ciepłomierze umieszczone u odbiorców, którzy z rzadka pojawiają się w swych lokalach i nie da się zaplanować u nich odczytu drogą tradycyjną.

Zdalny system odczytu danych z wodomierzy i ciepłomierzy może być wykorzystywany zarówno w starym, jak i w nowym budownictwie, wymaga tylko zamontowania odpowiednich urządzeń, przystosowanych do radiowego odczytu.

Radiowy system zdalnego odczytu w dodatku w niewielkim tylko stopniu ingeruje w elewacje mieszkań/budynków. W budynkach nowo powstających albo w tych już zbudowanych, w których istnieje możliwość położenia przewodu magistralowego, sięga się natomiast po drugie rozwiązanie z zakresu zdalnego odczytu, czyli system magistralowy. Warto też wykorzystać połączenie z internetem i odczyt kablowy.

System magistralowy

Funkcjonalność tego systemu jest podobna jak w przypadku systemów radiowych. Pozwala on na kompleksowe rozwiązania z zakresu odczytu i ewidencji wskazań z urządzeń pomiarowych wyposażonych albo w wyjście impulsowe (jak wodomierze, ciepłomierze, liczniki gazu itp.) albo bezpośrednio w wyjście M-BUS (dotyczy to przede wszystkim ciepłomierzy lub liczników energii).

W tym systemie wykorzystuje się tradycyjne łącze dwuprzewodowe, magistralowe. Ten sposób nadaje się do użycia zarówno w wielolokalowych budynkach mieszkalnych, jak i w dużych obiektach przemysłowych.

Niebagatelną zaletą systemu M-BUS i jego przewagą nad systemami radiowymi jest możliwość współpracy urządzeń wielu producentów w jednej sieci, a to za sprawą standaryzacji protokołu M-BUS. Poza tym system ten dzięki swojej konstrukcji, umożliwia funkcjonowanie dużej liczby urządzeń w magistrali – ich liczbę można łatwo i szybko zwiększyć dzięki wykorzystaniu sieci Ethernet/Internet. Mając system magistralowy z łączem internetowym w jednej części miasta, wszystkie dane można odczytać w dowolnie wybranym miejscu.

Odczytywanie danych

Jak wspomniano wyżej, koncentratory danych montuje się na częściach wspólnych budynków tak, by były łatwo dostępne dla obsługi, a odczyt danych nie obciążał mieszkańców czy użytkowników budynku. Mają zasięg kilkudziesięciu metrów mogą obsłużyć nawet ponad tysiąc modułów. Zasilane są z sieci elektrycznej i z akumulatorów. Istnieją również systemy odczytu, które przekazują dane bez ich pośrednictwa. Moduł radiowy tego typu komunikuje się dwustronnie i wysyła dane, gdy zostanie wywołany przez inkasenta.

Dane mogą być sczytywane za pomocą przenośnego komputera (PSION) lub przekazywane dalej drogą radiową.

W systemie inkasenckim wskazania urządzeń pomiarowych odczytywane są przez inkasenta podchodzącego do budynku lub przechodzącego wzdłuż ulicy z przenośnym komputerem wysyłającym sygnał do modułów, które w odpowiedzi przekazują pakiety danych. Do odczytu samochodowego służy komputer zamontowany na pojeździe wyposażonym w zewnętrzne anteny radiowe, a stacjonarny odczyt danych wykorzystuje połączenia przewodowe albo sieci telefonii komórkowej.

Warto też pamiętać, że w inteligentnych budynkach (a te są coraz powszechniejsze) jednolity system BMS pozwala m.in. na monitoring pracy mediów, który obejmuje pełne dane o szczytach zużycia energii czy wody oraz zrzutach ścieków. Najnowsze rozwiązania umożliwiają budowę scenariuszy także dla tego podsystemu.
